“智慧校园讲坛”之网络基础篇——第一讲:光纤熔接
2014-11-26 10:39   审核人:   (点击: )



主讲人:王宁邦,云南宣威人,硕士研究生,毕业于云南大学计算数学专业。

一、实验目的

1、结合实物,了解单模光纤、多模光纤的基本结构,清楚熔接原理、掌握熔接工作所做的内容;

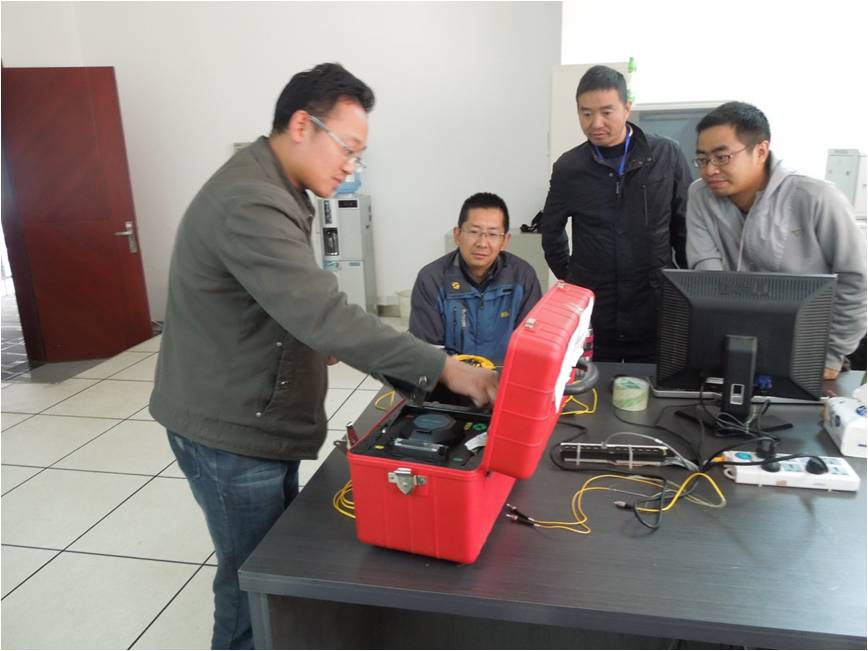

2、认知光纤熔接机的基本配件,掌握熔接机的使用方法,熟悉熔接流程;

二、实验要求:

1、因熔接过程需放电,故不能在易燃易爆环境使用;

2、熔接机是精密仪器,不能有杂物落入熔接机内。实验过程中要注意整洁卫生,及时清理残留物;

3、不能用湿手操作熔接机;

4、熔接机要放平放稳,操作时要轻拿轻放;

5、熔接机工作时,不能打开防风罩,不能触摸电极。

三、实验过程

(一)、熔接操作前的准备

1、将熔接机专用内置电源插入熔接机电源插槽中,并确保插入牢靠;

2、准备好熔接机操作必备品:光纤热缩管、剥皮钳、光纤清洁工具(酒精、海绵)。

(二)、开机

按竖 “||”键。

(三)、熔接流程

1、清洁光纤涂覆层(从光纤端往里面大约10CM);

2、穿热缩管、剥除涂覆层 (涂覆层后裸光纤长5cm)清洁、清洁裸纤;

3、切割光纤;

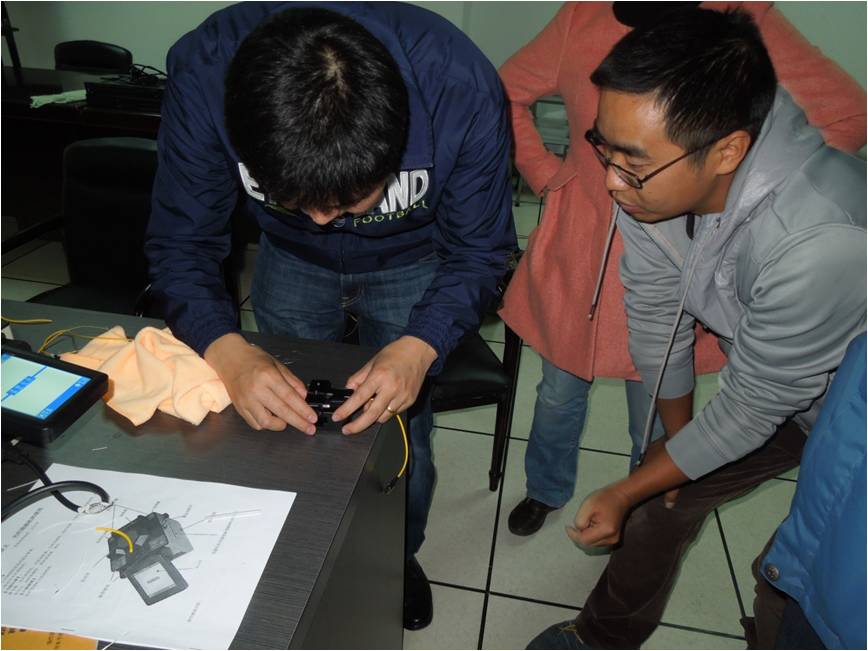

4、在熔接机上放置光纤;

5、开始熔接;

6、取出光纤,放入加热槽内;

7、按电阻丝键开始加热。
